Care este impedanța termică a unui tampon de decalaj termic?
În calitate de furnizor de plăcuțe de decalaj termic, întâlnesc deseori întrebări despre impedanța termică a acestor componente esențiale. Plăcile de decalaj termic sunt utilizate pe scară largă în diferite dispozitive electronice pentru a facilita transferul de căldură și pentru a menține temperaturi de funcționare optime. Înțelegerea impedanței termice este crucială atât pentru clienții noștri, cât și pentru noi în asigurarea performanței eficiente a acestor plăcuțe.
Definirea impedanței termice
Impedanța termică este o măsură a rezistenței unui material la fluxul de căldură. În contextul plăcuțelor de decalaj termic, cuantifică cât de eficient poate efectua pad -ul de la o componentă generatoare de căldură (cum ar fi un procesor sau un GPU) la o chiuvetă de căldură sau un alt dispozitiv de răcire. Este de obicei exprimat în unități de ° C - cm²/w. O valoare mai mică a impedanței termice indică o conductivitate termică mai bună și, prin urmare, un transfer de căldură mai eficient.
Impedanța termică a unei plăci de decalaj termic este influențată de mai mulți factori. Unul dintre factorii primari este conductivitatea termică a materialului utilizat în tampon. Materialele cu o conductivitate termică ridicată, cum ar fi compuși pe bază de silicon, umplute cu particule conductoare termic, cum ar fi oxidul de aluminiu sau nitrura de bor, tind să aibă o impedanță termică mai mică. Aceste particule conductoare creează căi pentru ca căldura să curgă prin tampon, reducând rezistența la transferul de căldură.
Un alt factor important este grosimea tamponului de decalaj termic. În general, pe măsură ce grosimea plăcuței crește, impedanța termică crește și ea. Acest lucru se datorează faptului că căldura trebuie să parcurgă o distanță mai lungă prin material, întâmpinând mai multă rezistență pe parcurs. Cu toate acestea, în unele cazuri, poate fi necesară o placă mai groasă pentru a umple lacunele mai mari între componente, iar producătorii trebuie să echilibreze nevoia de completare a decalajului cu cerința de transfer eficient de căldură.
Presiunea de contact între tamponul de decalaj termic și componenta generatoare de căldură și chiuveta de căldură afectează, de asemenea, impedanța termică. Presiunea de contact adecvată asigură un contact bun la suprafață, reducând rezistența termică la interfețe. Dacă presiunea de contact este prea scăzută, se pot forma goluri de aer între pad și suprafețe, care acționează ca izolatori și cresc impedanța termică totală.
Măsurarea impedanței termice
Există mai multe metode de măsurare a impedanței termice a plăcuțelor de decalaj termic. O abordare comună este metoda sursă de plan tranzitoriu (TPS). În această metodă, un senzor încălzit este plasat între două probe ale tamponului de decalaj termic, iar răspunsul la temperatură al eșantioanelor la intrarea de căldură este măsurat în timp. Analizând datele de temperatură - timp, poate fi calculată impedanța termică a plăcuței.
O altă metodă este metoda constantă de stare, în care se aplică un flux de căldură constant pe o parte a tamponului de decalaj termic, iar diferența de temperatură pe tampon este măsurată atunci când este atinsă o stare constantă de stare. Impedanța termică este apoi determinată prin împărțirea diferenței de temperatură la fluxul de căldură.
Importanța impedanței termice în aplicații
În industria electronică, impedanța termică a tampoanelor termice joacă un rol vital în asigurarea funcționării fiabile a dispozitivelor. De exemplu, în procesoare, GPU -uri de mare putere și alte componente critice, căldura excesivă poate duce la degradarea performanței, la o durată de viață redusă și chiar la defecțiunile sistemului. Prin utilizarea plăcuțelor termice cu impedanță termică scăzută, căldura poate fi transferată eficient departe de aceste componente, păstrându -le în intervalele lor optime de temperatură de funcționare.
În cazul în careTampon termic pentru procesor, un pad de impedanță scăzut poate îmbunătăți semnificativ eficiența de răcire a procesorului. Acest lucru permite procesorului să funcționeze la viteze mai mari de ceas, fără a se supraîncălzi, ceea ce duce la o performanță generală mai bună a sistemului.
În mod similar,Patiere de căldură GPUCu o impedanță termică scăzută sunt esențiale pentru plăcile grafice cu capăt ridicat. Unitățile de procesare grafică generează o cantitate mare de căldură în timpul sarcinilor intensive de jocuri sau de editare video. O placă de decalaj termic cu o impedanță termică scăzută poate transfera eficient această căldură la chiuveta de căldură a GPU, prevenind accelerarea termică și asigurând performanțe grafice netede.
Tampoanele noastre de decalaj termic și impedanța termică
În calitate de furnizor de pachete termice, ne -am angajat să oferim produse cu impedanță termică scăzută. Echipa noastră de cercetare și dezvoltare lucrează continuu la îmbunătățirea conductivității termice a plăcuțelor noastre prin utilizarea materialelor avansate și a proceselor de fabricație. Oferim o gamă largă de tampoane termice cu grosimi diferite și conductivități termice pentru a răspunde nevoilor diverse ale clienților noștri.

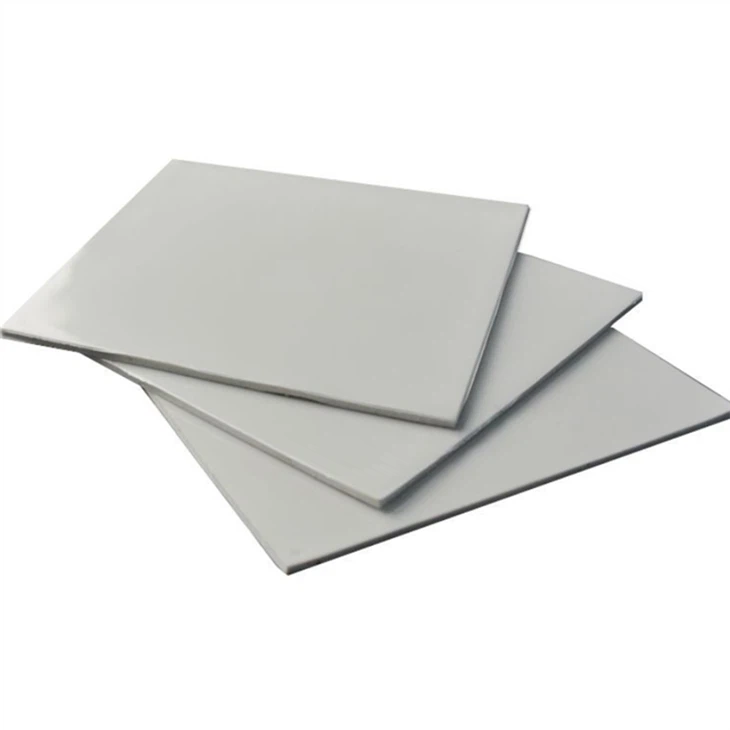

De exemplu, al nostruTampon termic 0,5 mmeste conceput pentru aplicații în care este necesară o soluție subțire de căldură, dar eficientă, este necesară. În ciuda subțirii sale, are performanțe termice excelente, cu o impedanță termică relativ scăzută. Acest lucru îl face potrivit pentru utilizare pe dispozitive electronice compacte, unde spațiul este limitat.
De asemenea, efectuăm teste riguroase de control al calității pe plăcuțele noastre de decalaj termic pentru a ne asigura că impedanța lor termică respectă standardele specificate. Facilitățile noastre de testare sunt echipate cu echipament de stat - de - arta, permițându -ne să măsurăm cu exactitate impedanța termică a fiecărui lot de tampoane.
Contactați -ne pentru achiziții
Dacă sunteți pe piață pentru plăcuțe de decalaj termic de înaltă calitate, cu impedanță termică scăzută, vă invităm să ne contactați pentru achiziții. Echipa noastră de experți vă poate oferi informații detaliate despre produsele noastre, inclusiv impedanța termică, conductivitatea termică și alte specificații relevante. De asemenea, putem oferi soluții personalizate în funcție de cerințele dvs. specifice. Indiferent dacă sunteți un producător de electronice la scară largă sau un hobbyist la scară mică, avem pentru tine o placă de decalaj termic potrivit.
Referințe
- Zhang, X., & Wang, Y. (2018). Materiale și sisteme de gestionare termică pentru electronice de înaltă putere. Journal of Electronic Materials, 47 (11), 6031 - 6042.
- Kaviany, M. (2014). Principiile transferului de căldură. Wiley.
- ASTM D5470 - 17. Metoda de testare standard pentru proprietățile de transmisie termică a materialelor de izolare electrică conductoare termic.
